شوتینگ زباله و نخاله ساختمانی یکی دیگر از محصولات تولیدی شرکت پایپ ایران است که بواسطه تولید لوله‌های کاروگیت در قطرهای بزرگ بسیار مورد استقبال مشتریان قرار گرفته است. گروه صنعتی پایپ ایران با توجه به تنوع محصولات خود قادر به ارائه شوتینگ نخاله های و زباله‌های ساختمانی از جنس پلی اتیلن مرغوب است. این گروه پایپ ایران یک راه حل با صرفه، ایمن و بی صدا برای دفع نخاله و زباله‌های ساختمانی و انسانی است. این محصول گروه صنعتی پایپ ایران یک انتخاب دقیق برای سازندگان انبوه سازان، پیمانکاران و مالکان پروژه‌های ساختمانی است.
مزایای شوتینگ زباله
از جمله مزایای شوتینگ زباله و نخاله ساختمانی گروه صنعتی پایپ ایران می‌توان به موارد ذیل اشاره کرد:
- وزن کم
- بی صدا
- شوتینگ با سرعت بالا
- حذف هزینه‌های بارگیری
- شوت هم زمان نخاله و زباله‌های چند طبقه همزمان
- کاهش خطرات ناشی از دفع نخاله و زباله‌ها به روش‌های سنتی
- عدم نیاز به جابجایی و انبار کردن نخاله برای بارگیری
- طراحی دقیق و مطمئن با روش‌های جدید و هزینه بسیار کم نسبت به روش‌های دیگر
شوتینگ زباله چیست؟
شوتینگ زباله و سیستم شوتینگ نخاله، باکس‌هایی عمودی هستند که به جهت آسان‌تر شدن شرایط جمع آوری و انتقال زباله‌ها، لباس‌ها، پارچه‌های کثیف، مواد گندیده و ضایعات ساختمانی طراحی و اجرایی می‌گردند. وجود این سیستم‌ها بخصوص در بناهای مرتفع و پراستفاده، از آلودگی‌های محیطی جلوگیری می‌کند. بنابراین نصب شوتینگ زباله چه در بحث حفظ سلامت ساکنان و کاربران و چه در بحث عدم کثیفی محیط (راهروها و آسانسورها)، بسیار مثمر ثمر خواهد بود.
باکس شوتینگ زباله‌جات در واقع یک کانال عمودیست که در هر طبقه از ساختمان‌های بلند، دارای دریچه‌هایی است. کاربران می‌توانند بدون اتلاف انرژی و زمان، زباله‌هایشان را به درون دریچه‌های سیستم بیاندازند. بنابراین ضایعات و زباله‌ها از هر طبقه‌ای، ابتدا به درون باکس‌ها پرتاب می‌شود و سپس به مخزن جمع آوری نهایی (در طبقه همکف یا زیرزمین) سقوط می‌کنند. ساختمان‌های جدید و دوستدار محیط زیست، معمولاَ دو باکس مجزای شوت زباله از جنس لوله کاروگیت (در مخزن) و برای جمع آوری پسماندهای تر مواد غذایی و پسماندهای خشک (پلاستیک‌ها، مقوا و کاغذ و شیشه‌های قرص) استفاده می‌کنند تا امکان تفکیک پسماندهای تر و خشک به آسانی فراهم شود.
انواع سیستم شوتینگ زباله
انواع شوتینگ زباله بر اساس نوع کاربری ساختمان و نوع قرارگیری (نصب) آن، به دسته‌های مختلفی تقسیم می‌شوند؛ به طوریکه کاربری‌های مختلفی همچون: هتلها، مسافرخانه‌ها، بیمارستان‌ها، مراکز درمانی و جراحی تخصصی، آسایشگاه‌های چند منظوره و مجتمع‌های مسکونی بلند مرتبه، همه و همه به سیستم‌های شوتینگی انتقال زباله‌ها نیاز خواهند داشت. همچنین بسته به نوع نصب و محل قرارگیری، انواع این باکس‌ها در دو گروه شوتینگ زباله داخلی و شوتینگ‌های ضایعات خارجی تقسیم بندی می‌شوند. در ادامه به بررسی هریک از این موارد خواهیم پرداخت.
شوتینگ زباله داخلی
بهترین حالت نصب انواع شوتینگ نخاله، قرارگیری آن در فضای داخلی بنا است. بنابراین هم دسترسی شخصی کاربران و ساکنان به دریچه سیستم شوتینگ داخلی، راحت‌تر می‌شود و هم به نمای بصری ساختمان‌ها هیچگونه آسیبی وارد نمی‌گردد. معمولاَ به جهت نصب این باکس‌ها در داخل ساختمان‌ها، از انواع لوله پلی اتیلن یا لوله کاروگیت دوجداره سایز 400 الی 600 میلیمتر (و گاهاَ 800 میلیمتر) استفاده می‌شود.
به یاد داشته باشید که درصورت تعبیه فضایی برای سیستم شوتینگ زباله داخلی در فضای درونی ساختمان، هزینه‌های اجرایی کاهش می‌یابد. کاهش نیاز به اتصالات (در مقایسه با نصب خارجی) و کاهش دردسرهای اجرایی، از دیگر مزایای اجرای شوتینگ نخاله و ضایعات داخلی است. بعلاوه اینکه در مراحل پایانی ساخت ساختمان در طبقات مرتفع نیز می‌توانید به جهت انتقال برخی از ادوات یا تخلیه مصالح سبک، از این باکس‌های عمودی بهره بگیرید.
سیستم شوتینگ زباله خارجی
گاهاَ ممکن است باکس شوتینگ زباله نصب شده در ساختمان، در نمای بنا دیده شود؛ یعنی مجرای انتقال ضایعات در فضای بیرونی (خارجی) ساختمان قرار گرفته باشد. این مسئله ممکن است به سه دلیل مهم اتفاق بیفتد:
- بنا به نظر معمار و طراح ساختمان، تمامی فضاهای داخلی ساختمان باید به کاربردهای ضروری‌تر اختصاص یابد.
- بر اساس نیاز روز، بسیاری از ساختمان‌های مرتفع قدیمی نیاز به استفاده از شوتینگ نخاله خواهند داشت. بنابراین با توجه به فراهم نبودن شکافتن مسیر عمودی خانه‌ها در سقف‌ها، بایستی به نصب خارجی این کانال‌ها اقدام نمود.
- همچنین گاهاَ پیمانکاران و طراحان، از طراحی و اجرای این باکس‌های انتقالی غافل می‌شوند؛ به طوریکه پس از اتمام اجرا، تازه باید به گذاشتن محفظه و سیستم شوتینگ زباله اقدام نمایند. در نتیجه راهی به جز نصب آن در فضای خارجی ساختمان نخواهند داشت.
مهمترین عیب قرار گیری خارجی این کانال‌ها، آسیب بصری به نمای ساختمان است. چنانکه انگار زایده‌ای ناموزون به چهره‌ی بنا اضافه شده است؛ بخصوص در شرایطی که با نمای پرتزئین و سرشار از المان‌های نوری روبرو باشیم. بطور کلی هر چقدر ارتفاع ساختمان بیشتر باشد، شاهد عنصر بد قواره‌تری در نمای بنا خواهیم بود.
شوتینگ زباله آپارتمان و ساختمان
وجود سیستم شوتینگ زباله در ساختمان‌ها و آپارتمان‌ها، از چندین جهت حائز اهمیت است:
- از آلودگی و چکه کردن‌های رایج کیسه‌های زباله در مشاعات ساختمان (پله و آسانسور) جلوگیری می‌شود.
- کثیفی و آلودگی ضایعات به افراد انتقال پیدا نمی‌کند.
- علاوه بر کاهش میزان انرژی و اتلاف وقت، دیگر ترافیک‌های انسانی در ساختمان ایجاد نمی‌شود.
- خبری از بوهای نامطبوع ناشی از حمل دستی زباله‌ها نخواهد بود.
- رفت و آمد مکرر افراد برای حمل ضایعات، باعث روشن شدن مداوم سیستم‌های برق ساختمان می‌شود؛ لذا با وجود شوتینگ ضایعات، در مصرف برق نیز صرفه جویی خواهد شد.
- ساعت خاصی برای انتقال ضایعات مدنظر نیست، بلکه در هر زمانی که نیاز بود، می‌توانید کیسه‌های زباله را به درون کانال‌های شوتینگ‌ها پرتاب نمایید.
- این سیستم‌ها فقط مختص به ساختمان‌های مسکونی نیستند. یعنی در انواع فضاهای تجاری و اداری نیز قابلیت نصب و استفاده دارند.
- کار با این دریچه ها و کانال‌ها، هیچ نکته‌ی پیچیده ای ندارد. بنابراین به جای حمل ناخوشایند کیسه‌های سنگین، فقط کافیست آنها در باکس عمودی شوتینگ‌ها بیاندازید.
اجرای شوتینگ نخاله ساختمان
انواع سیستم شوتینگ نخاله، در زمان اجرا و ساخت اپارتمان ها نصب می‌شوند و شدیداَ کمک کننده خواهند بود. بطوریکه امکان انتقال و تخلیه سریع ضایعات و نخاله‌های ساختمانی را فراهم می‌کنند. بخصوص به هر میزان که ارتفاع ساختمان در حال اجرا بیشتر باشد، وجود شوتینگ نخاله می‌تواند تأثیرگذارتر باشد. سنگین بودن مصالح ساختمانی، یکی دیگر از فواید مهم این باکس‌های عمودی است. بعلاوه اینکه حتی در خاکروبی مراحل پایانی ساختمان نیز، می‌توانید از کانال‌های شوتینگی برای انتقال خاکهای زاید استفاده نمایید.
شوتینگ‌های بیمارستان
سیستم شوتینگ زباله بیمارستان، یکی از اجزای مهم طراحی اینگونه مراکز بشمار می رود. در وا قع انواع فضاهای بیمارستان های چند طبقه، مراکز بستری چندین طبقه و با تعداد تختخواب زیاد و مراکز تخصصی جراحی چند سطحی، به طور ویژه ای نیاز به نصب شوتینگ‌های ملحفه و زباله‌جات پزشکی دارند. زیرا از یکسو رفت و آمدها در محیط های استریل جراحی بیمارستانی، باید در کمترین تعداد ممکن صورت بگیرد. و ازسوی دیگر، زباله‌های بیمارستانی بسیار خطرناک، عفونی و دارای بیماری مسری هستند. درنتیجه انتقال ضایعات و ملحفه‌های عفونی و کثیف با استفاده از شوتینگ بیمارستانی، بهترین گزینه ممکن محسوب می‌شود.
شوتینگ هتل و مسافرخانه
هتل‌های مجلل و پرظرفیت، همگی در قالب ساختمان‌هایی مرتفع و با تعداد طبقات زیاد ساخته می‌شوند. وجود طبقات زیاد، امکان دستیابی به چشم اندازهای ویژه را نیز برای طبقات بالاتر هتل بوجود می آورد. اما بخاطر داشته باشید که به منظور سرویس دهی هرروزه و انتقال سریع ملحفه‌ها، پتو، انتقال و شستشوی لباس‌های اقامت کنندگان و حوله نیاز به نصب سیستم شوتینگ زباله در هتلها، بیش از کاربری های دیگر احساس می‌شود.
حجم اقامت کنندگان طبقات بسیار زیاد است و نمی‌توان به انتقال دستی و دائم تمامی البسه و ملحفه‌ها پرداخت. بنابراین از کانال‌های عمودی انتقال ضایعات و ملحفه استفاده می‌شود. همچنین هنگام ساخت هتلها نیز، معمولاَ از سیستم شوتینگ نخاله استفاده می‌شود. زیرا معمولاَ تنوع متریال، میزان ضایعات و تعداد تیغه‌ها در هنگام اجرای عملیات ساختمانی این کاربری‌ها بالاست.

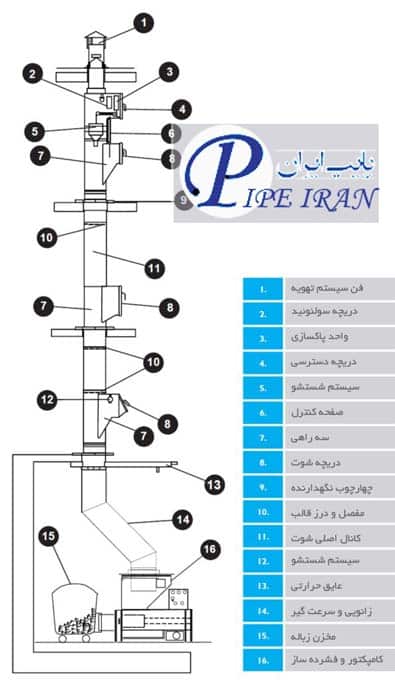

اجزا و قطعات شوتینگ زباله
برخلاف شوتینگ‌های نخاله قدیمی، سیستم‌های شوتینگ زباله جدید از اجزای تشکیل دهنده متعددی ساخته می‌شوند. اجزایی که برخی به عنوان اولویت اول عملیاتی و برخی به عنوان اولویت‌های بعدی کارایی شناخته می‌شوند. مهمترین اجزای تشکیل دهنده سیستم شوتینگ نخاله عبارت است از:
- باکس یا کانال اصلی: کانال عمودی جمع آوری و انتقال زباله‌ها
- سرعت گیرها: این قطعات دارای انحنایی در گلویی خود هستند تا از سرعت پرتاب کیسه‌های زباله، کم کنند. به دلیل حساسیت بالای طراحی این اجزا، سرعت‌گیر شوتینگ نخاله در قطرها و ضخامت‌های ورق مختلفی ساخته می‌شوند.
- دریچه کانال شوتینگ زباله: بمنظور عدم آسیب شیمیایی و رطوبتی دریچه‌ها، همه اجزای آن بایستی از استنلس استیل تولید گردد. دریچه‌های کانال شوت نخاله، به جهت دسترسی مجزای هر طبقه به باکس‌های انتقال ضایعات، تعبیه می‌شوند.
- تکنولوژی شستشوی خودکار: باکس‌های امروزی به سیستم شستشوی خودکار مجهز می باشند. درنتیجه تا حد قابل توجهی از انتشار آلودگی، ویروسها و بوهای ناخوشایند جلوگیری می‌شود. بمنظور کارایی هرچه بیشتر سیستم‌های شستشوی اتوماتیک، استفاده از از افشانک‌های پرفشار آب و گاهاَ ادوات تمیزکننده توصیه می‌شود.
- ونت هوا: خارج سازی بوهای نامطبوع و کمک به خروج گازهای حاصل از تجزیه زباله‌ها
- عایق صوتی شوتینگ زباله: همواره پرتاب کیسه‌های آشغال به درون باکس‌های شوت زباله، دارای سر و صداست. بمنظور کاهش آلودگی‌های صوتی، از عایق‌های خاصی استفاده می‌شود که از جنس «ای پی دی ام» است.
- فن سیستم تهویه
- سه راهی: حدفاصل دریچه‌ها و کانال اصلی شوتینگ نخاله و زباله‌ها، یک حالت اُریب وجود دارد. در حقیقت این بخش کج، به منظور عدم برخورد دست ساکنان با آشغال‌های پرتاب شده تعبیه شده است.
- دریچه‌ی پایین: این دریچه بصورت اتوماتیک در هنگام ورود کیسه‌های زباله، باز و بسته می‌گردد. (لزوم عایق‌بندی مناسب به جهت عدم ورود حشره و جوندگان کوچک به کانال)
- مخزن زباله
- سیستم تهویه مطبوع
- مفصل قاب
اهمیت وجود سیستم تهویه در کانال شوتینگ زباله
همواره به دلایل مختلفی نظیر: دپوی زباله‌جات تر و خشک در مخازن پایین دستی، مالیدن بخشی از کیسه‌های زباله سوراخ یا آسیب دیده به دیواره‌ی کانال‌ها و انتقال بوهای ناخوشایند از مخزن به کانال و از کانال به دریچه ها و فضاهای مشاع طبقات امکان پیچیدن بوهای نامطبوعی در کل ساختمان وجود خواهد داشت. لذا به جهت جلوگیری از این امر، سیستم تهویه مطبوع برای انواع شوتینگ زباله در نظر گرفته می‌شود. سیستم‌های شوتینگ نخاله نیز بسته به نوع کاربرد و مصالح اجرایی، از سیستم‌های تهویه ای بهره می‌برند.
سیستم مخزن شوتینگ نخاله
انواع سیستم‌های شوتینگ زباله و شوتینگ نخاله، دارای بخش جمع آوری و دپوی زباله‌جات و مصالح ساختمانی هستند. این بخش در پایین ترین طبقه‌ی ساختمان قرار داشته و با نام مخزن زباله شناخته می‌شود. مخازن ممکن است با توجه به سرانه‌ی تولید ضایعات یک آپارتمان، سریعاَ پر شوند. درچنین شرایطی، امکان تخلیه‌ی سریع و مستمر این مخازن، بسیار هزینه بردار خواهد بود. درنتیجه می‌توان از تکنولوژی «کمپکتور» استفاده نمود. کمپکتورها با فشرده سازی زباله‌جات، بخصوص ضایعات خشک، از حجم اشغال شده‌ی مخازن کم می‌کنند.
مخازن تجهیز شده به سیستم‌های فشرده ساز (کمپکتور)، زباله‌ها را تا حد جایگیری در سطل‌های انتقال ضایعات، فشرده می‌کنند. ضمن اینکه به بخشی تحت عنوان «کنترل تخلیه شیرابه» نیز مجهزند. شیرابه‌های حاصل از فشرده سازی، ممکن است آلودگی و انتشار بوی وحشتناکی داشته باشند. از همین رو بخشی برای تخلیه شیرابه‌ها در مخزن شوتینگ‌ها تعبیه شده است. یکی دیگر از نکات جالب طراحی مخازن، قابلیت تفکیک ضایعات در برخی از مدل‌های مخزن زباله است؛ به طوریکه به خوبی و بصورت اتوماتیک قادرند تا آشغال‌های تر و خشک را از یکدیگر جدا نمایند. وجود این قابلیت، روند تفکیک سازی زباله‌های تر و خشک و بازیافت آنها را تسریع می‌بخشد.
عدم پارگی کیسه‌ها در کانال زباله ساختمانی
ساکنان طبقات مختلف با پرتاب زباله‌های خود به درون سیستم شوتینگ زباله، در وقت و انرژی خود صرفه جویی می‌کنند. همچنین به لحاظ حفظ سلامتی افراد و عدم آلودگی فضاهای داخلی ساختمان‌ها نیز بسیار موثر هستند. اما حال این سوال بوجود می‌آید که چگونه زباله‌ها و پلاستیک‌های نخاله در این کانال‌ها، دچار پارگی و ترکیدگی نمی‌شوند؟ درپاسخ به این سوال می‌توان به 3 مورد زیر اشاره داشت:
- جنس صاف بدنه‌ی داخلی
جنس بدنه کانال شوتینگ نخاله می‌تواند از جنس ورقهای فلزی یا لوله‌های پلیمری باشد. در هر دو حالت و بخصوص لوله‌های کاروگیت، سطح صیقلی درون لوله‌ها به سر خوردن راحت‌تر زباله‌ها کمک می‌کند.
- اتصالات صاف
اتصالات بدنه کانال‌ها بایستی به شکل عناصر پوش فیت باشد. بدین صورت در مجرای انتقال فاضلاب، هیچ گونه سطح برنده و تیزی بوجود نمی‌آید. ظهورعناصر برآمده و بیرون‌زده نیز با استفاده از اتصالات پوش فیتی، در اکثر مواقع اتفاق نمی‌افتد.
- قطعه سرعت گیر
شوتینگ‌های زباله‌جات از قطعه‌ای به نام سرعت گیر بهره می‌برند. قطعاَ می‌دانید که هر چقدر کیسه‌ی آشغال از طبقه‌ی بالاتری پرتاب شده باشد، سرعت پرت شدن و سقوط افزایش می‌یابد. لذا با برخورد پر سرعت و شدید کیسه‌ها با مخزن، احتمال ترکیدگی و پارگی شدیداَ افزایش می‌یابد. مجرای شیب دار سرعت گیرها قادر است تا از سرعت کیسه‌ی زباله‌ی پرتاب شده بکاهد. ذکر این نکته الزامیست که با بیشتر شدن ارتفاع، ضخامت ورقهای سرعت گیر شوتینگ زباله نیز افزایش یابد؛ به طوریکه ورقهای استیل آن در انواع ضخامت‌های 1.5 الی 2.5 میلیمتری، مورد استفاده قرار می‌گیرند.
ابعاد کانال شوتینگ‌ها
کانال‌های عمودی پرتاب زباله و نخاله، غالباَ بصورت گرد اجرایی می‌گردند. گرد بودن مقاطع کانال‌ها، به کاهش اصطکاک دیواره‌های شوتینگ زباله (در هنگام سقوط زباله‌جات) کمک می‌کند. بنابراین برای راحتی کار استفاده از باکس‌های لوله‌ای آماده، می‌توان از پایپ‌های پلی اتیلنی یا کاروگیتی سایز 400، 500 و 600 استفاده نمود. همچنین در صورت استفاده از ورقه‌ها، می‌توان به سراغ سه نوع ورق فولادی رفت: 1) گالوانیزه با ضخامت 1 میلیمتر، 2) استنلس استیل 316 با ضخامت‌های 0.7 تا 1 میلیمتر، 3) ورقهای استنلس استیل 304 در دو مدل مات و براق با ضخامت‌های از 0.7 تا 1 میلیمتر.
قیمت اجرای شوتینگ زباله
بطورکلی پروسه‌ی تعیین قیمت اجرای شوتینگ زباله و شوتینگ نخاله، با توجه به عوامل متعددی نظیر:
- قطر کانال
- نوع کاربری مورد نظر
- حجم مخازن پایین دستی
- جنس بدنه کانال (عناصر و لوله ها و ورقهای فلزی یا پلیمری)
- اجرای شوتینگ داخلی و خارجی
- تجهیز یا عدم تجهیز به کمپکتور؛ و تکنولوژی تفکیکی ضایعات تر و خشک
- جنس قطعات
- قدرت مکش فن های سیستم تهویه
و ده‌ها عامل ریز و درشت دیگر بستگی دارد. بنابراین نمی‌توان عدد یکسان (تیپ) و مشخصی را برای قیمت اجرای شوتینگ نخاله و زباله در نظر داشت. به جهت دریافت قیمت دقیق این باکس‌های انتقالی و شرح دقیق پروژه و کاربری مدنظرتان، می‌توانید با کارشناسان فنی و مجرب مجموعه پایپ ایران تماس حاصل نمایید.
طراحی و اجرای شوتینگ زباله توسط مجموعه پایپ ایران
گروه صنعتی پایپ ایران با تکیه بر سال‌ها تجربه‌ی خود در امر طراحی، تولید و اجرای سیستم شوتینگ زباله، امکان بر طرف سازی نیازهای مختلف کارفرمایان گرامی را در سر تا سر کشور دارا است. بخصوص اینکه بدانید انواع لوله پلی اتیلن و لوله کاروگیت مورد استفاده در اجرای شوتینگ نخاله از سوی گروه صنعتی پایپ ایران با بهترین قیمت و شرایط خرید بی واسطه و بالاترین کیفیت ممکن و به کارگیری استانداردهای جهانی طراحی و ساخت، تولید می‌گردد. علاوه بر این موارد، شرکت پایپ ایران به طراحی و تولید انواع تجهیزات و دستگاه های صنعتی زیر می‌پردازد:
- سپتیک تانک پلی اتیلن
- منهول پلی اتیلنی و پیش ساخته بتنی (در مدل‌های تک، دو و سه مخزنه)
- انواع مخزن اسید و مخازن ذخیره سازی سیالات شیمیایی
- شیرآلات صنعتی
- دریچه منهول FRP
- تولید انواع لوله‌های پلی اتیلن، کاروگیتی فاضلاب، زهکش، مانیسمان، فلزی، استیل، لوله پنج لایه، پایپ فلکسیبل، لوله های پوش فیت)
- چربی گیر PE
- عایق‌های الاستومتری
- نوار تیپ
- ژئوتکستایل
- مخزن پلی اتیلن
- مخازن استیل و فولادی
- ژئوگرید
- منبع آب فایبرگلاس یکپارچه و مدولار
- و صدها محصول دیگر.
پیشنهاد می‌شود پیش از هرگونه ثبت سفارش انواع سیستم شوتینگ زباله، نسبت به دریافت مشاوره‌های تخصصی و رایگان از کارشناسان فنی گروه صنعتی پایپ ایران اقدام نمایید.
شوتینگ نخاله چیست؟
شوتینگ نخاله جهت سرعت بخشیدن به روند پیشرفت ساختمان‌های بلند مرتبه بسیار اهمیت دارد. در طبقات مختلف می‌توان از سرعت گیر جهت کاهش سرعت نخاله و مصالح ساختمانی استفاده کرد.
