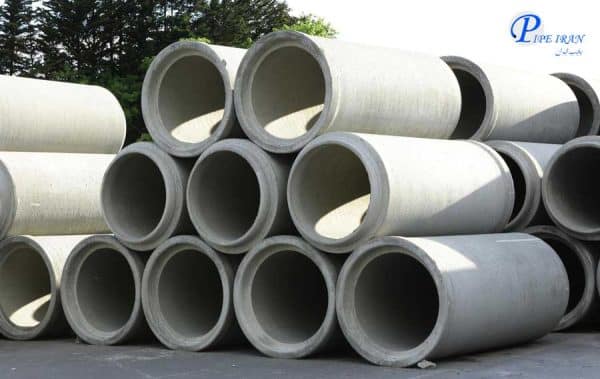

لوله بتنی چیست؟
این لوله‌ها در مقایسه با لولههای پلی اتیلنی و فلزی همچون لولههای کاروگیت، دوجداره پلی اتیلنی فلزی (لوله مانیسمان) کمترین قیمت و هزینه‌های تولید و البته هزینه نصب بالا و عمر طولانی مدت را دارند. در عین حال بالاترین استحکام ساختاری داخلی مربوط به همین مدل از لوله‌ها هستند. این لوله‌ها در عین برخورداری از استحکام بسیار بالا بدلیل قابل تولید بودن در طول‌های کمتر از نیم متر دارای انعطاف پذیری بالایی در اجرا هستند. لولههای سیمانی به ویژه در برابر آسیب‌های ناشی از نیروهای خارجی مانند طوفانهای قوی، آتش سوزی و دماهای شدید بدون شکست ساختاری مقاوم هستند. لوله بتنی از نوع مسلح از بتن و میلگرد فولادی تشکیل میشود.
در این لوله‌ها، سیم فولادی، شبکه‌های جوشی فولادی، میلگردهایی که دارای مقاومت مشخصی بوده و به صورت قفسه ساخته و در موقعیت صحیح در جداره لوله‌ها جا گذاری می‌شوند و بتن و فولاد با هم در مقابل تنشها مقاومت می‌کنند. لوله بتنی به صورت مسلح و غیر مسلح یا همان ساده در جمع آوری و انتقال فاضلاب ثقلی مورد استفاده قرار می‌گیرد زیرا مقاومت آنها در تحمل فشارهای درونی کم است. این مدل از لوله‌ها در قطر کمتر از 600 میلیمتر به صورت ساده و در لولههای با قطر بیشتر به صورت مسلح ساخته می‌شوند.
پایپ ایران قادر به تولید انواع لوله بتنی از قطر 250 تا 2400 میلیمتر است. قیمت هر متر لوله بتنی تابعی از قطر و نوع کاربری آن است. حداقل قیمت لوله بتنی 6 دلار و بیشترین قیمت آن حدود 60 دلار بر هر متر است. کارفرمایان و پیمانکاران محترم می‌توانند از طریق شماره‌های مندرج در صفحه تماس با ما سایت شرکت پایپ ایران، از آخرین قیمت انواع لوله بتنی مطلع شوند. کارشناسان فروش این شرکت به صورت شبانه روزی پاسخگوی مشتریان گرامی هستند.
تاریخچه لولههای بتنی
ساخت لوله‌ها و مجراهای زیر زمینی به هزاران سال پیش برمی‌گردد و یکی از اولین اشکال ساخت و ساز مهندسی عمران است. رومی‌ها، سیمان و بتن مشابه آنچه که امروزه استفاده میشود تولید کردند. آنها آهک را با خاکستر آتشفشانی مخلوط کردند تا سیمان هیدرولیکی تولید کنند که در زیر آب مقاوم باشد و وقتی در معرض رطوبت قرار می‌گیرد خراب نشود.
لوله بتنی اولین انتخاب برای انتقال فاضلاب سیستم‌های بهداشتی و همچنین جمع آوری و هدایت سیلاب‌ها در سراسر کشور است. بالا بودن مقاومت مکانیکی این مدل از لوله‌ها و عمر مفید که می‌تواند بیش از 100 سال باشد، دلیل مبرهنی است که چرا شهرداری‌ها و پیمانکاران برای ساخت زیرساخت‌های مقاوم در برابر سیل به این لولههای متکی هستند. لوله بتنی برای ارائه عملکرد استثنایی بلند مدت طراحی و تولید شده است.
برخی از خطوط لوله و قناتهایی که با استفاده از این بتن ساخته شده اند، امروزه نیز مورد استفاده قرار می‌گیرند. در سال 1842 از لوله بتنی برای انتقال فاضلاب بهداشتی استفاده شد که ماندگاری بالایی را از خود ارائه دادند. پس از آن فرانسوی‌ها اولین کسانی بودند که در سال 1896 آرماتورهای فولادی را در لولههای بتنی اضافه کردند.
از آن زمان تاکنون، بیش از 300000 کیلومتر لوله بتنی در کاربردهای زهکشی، لوله کشی زیر جاده‌ها و اتوبان‌ها، فاضلاب و لولههای تحت فشار استفاده شده است. بسیاری از این لوله‌ها هنوز در حال بهره برداری هستند و عمر طولانی لولههای سیمانی تقویت شده با فولاد را تایید می‌کنند. در واقع با استفاده از این لوله‌ها برای کاربردهای مختلف می‌توان با اطمینان طول عمر مفید 100 سال را برایشان متصور شد.
لوله بتنی مسلح
لوله بتنی مسلح یکی از مواد استاندارد مورد استفاده در سیستم‌های جمع اوری پسابهای بهنگام جاری شدن سیلاب‌ها، انتقال فاضلاب سیستم‌های بهداشتی و پروژه‌های بزرگ آبیاری است. بتن مسلح استحکام و دوام بالایی را با هزینه پایین در دسترس ما قرار می‌دهد و جایگزینی عالی در بسیاری از کاربردها است. یکی از مزایای این نوع لوله، استحکام ذاتی آن است که مراحل نصب و پر کردن روی لوله بعد از جایگذاری درون کانال را ساده می‌کند.
از طرفی لوله بتنی مسلح بسیار سنگین است و باید در هنگام حمل و نقل و نصب آن دقت کرد. لوله بتن مسلح (RCP) از یک ماده مرکب ساخته شده است که شامل برخی از عناصر تقویت کننده مانند میله‌های فولادی است. هدف جبران استحکام کششی و شکل پذیری نسبتا کم بتن است. لوله مسلح به دلیل دوام و افزایش مقاومت در برابر تنش کششی اغلب در پروژه‌های بدون ترانشه استفاده میشود.
استانداردهای لوله بتنی
امروزه لوله بتنی یک راه حل بادوام و اقتصادی، ایمن در خطوط زهکشی شناخته شده است. تحقیقات و مطالعات نشان داده است که لولههای استاندارد و با کیفیت می‌توانند بیش از 100 سال طول عمر مفید داشته باشند. استانداردهای لوله سیمانی، مشخصات فنی محصول را به تفصیل مورد بررسی قرار می‌دهد تا اطمینان حاصل شود که عمر مفید مورد نظر و عملکرد بهینه را در طیف وسیعی از شرایط نصب و اجرا برای پیمانکار و کارفرما فراهم می‌کند.
دستورالعملهایی که بر اساس آنها کیفیت لوله بتنی مسلح به دست می‌آید کاملاً با دستورالعملهای تعیین شده برای سایر محصولات بتنی متفاوت است، زیرا با استفاده از روشهای تولید منحصر به فرد تولید میشود و در شرایط دفنی قرار می‌گیرد که در این حالت از شرایط نور دهی مورد انتظار برای عناصر بالای زمین خبری نیست. صنعت تولید لولههای مسلح بر اساس دو استاندارد برای ساخت، دوام، طراحی و نصب مورد هدایت و بازرسی قرار می‌گیرد:
- استاندارد “AS/NZS 4058 لولههای بتنی پیش ساخته” حداقل الزامات را برای تامین مواد اولیه تولید و ساخت لولههای پیش ساخته مشخص می‌کند. لوله‌ها را بر اساس اندازه، استحکام و کاربرد طبقه بندی می‌کند و حداقل الزامات را برای نمونه برداری و آزمایش تعیین می‌کند. استاندارد معیاری برای تولیدکنندگان لوله بتنی است. این سند همچنین برای طراحان و تعیین کننده‌ها ضروری است تا از مشخصات صحیح برای هر برنامه اطمینان حاصل کنند.
- استاندارد “AS/NZS 3725 طراحی برای نصب لولههای بتنی مدفون”، روش‌‌ها و داده‌‌های مورد نیاز برای محاسبه بارهای کاری روی لولههای مدفون را تعیین می‌کند و این موضوع را به انتخاب صحیح لولههای بتنی مورد نیاز مرتبط می‌کند و جزئیات نصب را مشخص می‌نماید.
مزایای لوله بتنی
لوله بتنی انتخاب ایده آلی برای نصب در سیستم لولههای زیر زمینی بادوام است. در هر منطقه در سراسر کشور، مهندسان بخش‌های حمل و نقل و پیمانکاران عملیات راهسازی می‌دانند که می‌توانند به لوله سیمانی به عنوان مقاوم‌‌ترین انتخاب برای بیش از 100 سال اعتماد کنند. علاوه بر طول عمر بالا، این نوع لوله‌ها از مزایایی ویژه‌ای برخوردار هستند که سبب شده است امروزه در بسیاری از کاربردها سهم زیادی داشته باشد.
- قدرت و مقاومت بسیار بالا
لوله بتنی قوی‌ترین لوله برای مصارف زهکشی است و مطابق با استانداردهای ASTM و AASHTO ساخته شده است. این نوع لوله یک سازه مرکب است و به طور ویژه برای استفاده از بهترین ویژگی‌های بتن و برای تحمل نیروی فشاری و مقاومت در برابر نیروی کششی طراحی شده است.
- انعطاف پذیری فوق العاده
لوله سیمانی انعطاف پذیر و بادوام است و می‌تواند برای مدت طولانی بدون خرابی تا چندین سال از آن استفاده کرد. قابلیت اطمینان عملکرد طولانی مدت آن ثابت شده است. طراحی‌های نوین و نوآوری مورد استفاده در ساخت لولههای بتنی را قابل اعتمادتر از همیشه کرده است. این نوآوری شامل بهبود مخلوط بتن، طراحی لوله و فرآیندهای ساخت است.
- غیر قابل اشتعال بودن لوله سیمانی
لوله بتنی در برابر آتش و حرارت مقاوم است و عملکرد هیدرولیکی را منحرف نمی‌کند و بر اثر بارهای وارده ترک نمیخورد و مورد فرسایش قرار نمی‌گیرد.
- جلوگیری از تحمیل هزینه‌های تعمیرات زیاد
لوله بتنی براحتی تمامی نیازهای زهکشی و انتقال فاضلاب را برآورده می‌کند؛ زیرا قوی‌ترین، کارآمدترین لوله از نظر هیدرولیکی، بادوام و سازگار با محیط زیست است. به طور خلاصه، ویژگی‌های لوله بتنی سبب کاهش هزینه‌های اضافی، تعمیر، تعویض و همچنین ذخیره کردن ارزش دارایی پروژه شما میشود.
- عدم تخریب محیط زیست
لوله بتنی با عمر طولانی، استفاده از مواد اولیه مرغوب و در دسترس بودن، بسیار سازگار با محیط زیست است. بر خلاف لولههای پلی اتیلنی و کاروگیت که باعث پخش شدن پلاستیک در محیط زیست میشود، لوله سیمانی خود دوستدار محیط زیست بوده و بعد از صد سال براحتی به طبیعت باز می‌گردد.
- سهولت نصب
استحکام لوله بتنی، نصب آن را تسهیل می‌کند. این امر خسارت‌های وارده در هنگام جابجایی یا نصب را کاهش می‌دهد. زمانی که نصب صحیح و عدم نیاز به تعمیر در آینده مد نظر قرار گیرد، لوله سیمانی کمترین هزینه نصب را در مقایسه با محصولات جایگزین دارد. اخیرا مطالعه‌ای بر اساس آزمایشهای میدانی انجام شد که بر اساس آن می‌توان نوشت: نصب لوله بتنی می‌تواند بسیار سریعتر از لولههای معمولی و آهنی که اغلب در زمینه‌های ساختمانی و عمرانی استفاده میشود انجام شود.
اکثرا اجرای تاسیسات لولههای زیر زمینی با لولههای فلزی و پلی اتیلنی و حتی کاروگیت، زمان زیادی را در فرآیند پر کردن و ایجاد تراکم نیاز دارند. اما، نصب لوله بتنی کاملاً سریع و فوری است و نیازی به ایجاد تراکم اطراف لوله نیست و این موضوع، باعث صرفه جویی در زمان اجرای پروژه لوله گذاری میشود. همچنین، از آنجایی که نصب با تجهیزات موجود در محل انجام شده و نیازی به کمک اضافی ندارد، می‌توان آن را به سرعت انجام داد.
- عدم انتشار مواد شیمیایی درون خاک
وقتی صحبت از لولههای بتنی میشود، لازم نیست نگران انتشار طیف وسیعی از مواد خطرناک و سمی باشید که به سلامتی محیط زیست و انسان کلی آسیب می‌رساند. آنها مقاومت شگفت انگیزی در برابر مواد ضد عفونی کننده و سیالات شیمیایی برای شما ایجاد می‌کنند، زیرا مواد شیمیایی خورنده بر روی لولههای سیمانی تاثیر نمی‌گذارد. مواد مورد استفاده در ساخت لولههای بتنی اغلب برای سلامتی افراد کاملا بی‌خطر هستند.
برخلاف لولههای ترموپلاستیک، لولههای بتنی بدون افزودن هیچ گونه مواد شیمیایی خطرناک در طول فرآیند تولید می‌شوند. این امر استفاده از این مدل لوله‌ها را برای هر نوع پروژه ساختمانی ایمن و پایدار می‌کند. با این حال، آنها یکی از محصولاتی است که برای کاربردهای مختلف بر سایر لولههای دیگر ترجیح داده میشود. از این مدل لوله‌ها بعضا در ساخت سپتیک تانک نیز استفاده میشود.
- عدم انسداد لولههای بتنی
آیا میدانید لولههای معمولی 70 درصد بیشتر از لولههای بتنی باعث گرفتگی و خرابی می‌شوند؟ و این یکی از مفیدترین حقایق ملموس است که باعث میشود مردم لوله بتنی را انتخاب کنند. این مزیت برای مهندسان عمران بسیار خوشایند است. در مورد لولههای سیمانی نگرانی در مورد سیستم انسداد خط لوله صفر است و همچنین حتی اگر نیاز به تعمیر باشد، امری سخت ناست. لولههای بتنی مقرون بصرفه هستند و همچنین تمیز کردن، تعمیر و نگهداری آنها با بودجه کمتری انجام میشود، در حالیکه در برابر آسیب نیز مقاوم هستند.

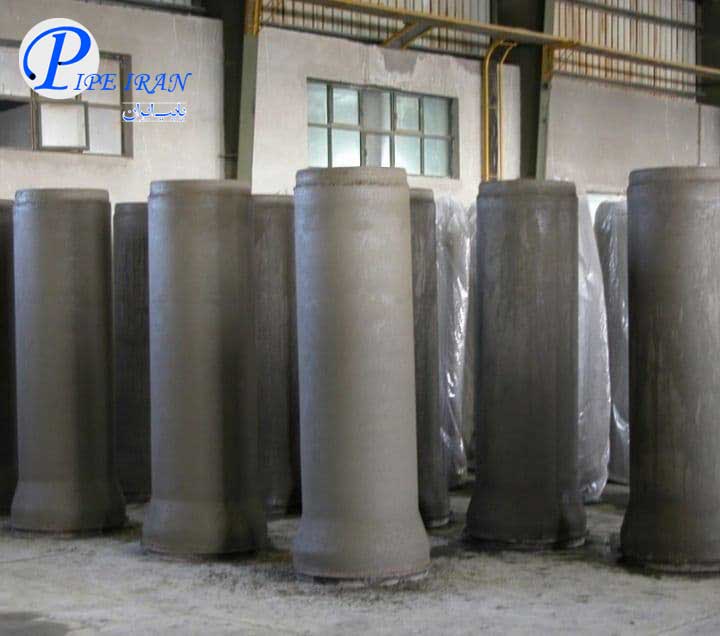

- مقاوم در برابر خوردگی
لولههای آهنی قدیمی را به یاد بیاورید که اغلب برای تهدید پایداری و ایمنی آب آشامیدنی استفاده می‌شوند و با این حال این یکی از پیچیده‌ترین مشکلات در سراسر جهان است. زمانی که لولههای بتنی را انتخاب می‌کنید، برای خوردگی خارجی و داخلی بسیار ایمن هستند. لولههای سیمانی در مقایسه با سایر لوله‌هایی که به طور منظم استفاده می‌شوند، کمترین رکورد شیوع خوردگی درون بافت لوله را دارند.
- پایداری زیاد لوله بتنی
توانایی لوله برای عملکرد مطابق انتظار برای طول عمر طراحی یک پروژه، یک ملاحظات مهندسی اساسی است، به ویژه در محیط اقتصادی امروز، که در آن الزامات برای اطمینان از زیر ساخت مدفون پایدار تعیین شده است.
ابعاد متنوع و ظرفیت لوله سیمانی
یکی از قابیلتها و مزایای این لوله‌ها، ساخت و تولید آنها در ابعاد و اندازه‌های مختلف و همچنین با توجه به نیاز و پروژه شما است. اغلب این لوله‌ها براساس قطر داخلی، در 5 قطر متفاوت 700، 800، 100، 1200، 1400 و طول هر شاخه از این لوله‌ها اغلب 2 و 2.5 متر است.
کاربردهای لوله بتنی
دهه‌‌ها تحقیق و توسعه و بکار بردن روشهای مختلف برای تولید لوله بتنی با کیفیت موجب شده است این لوله‌ها که در حال حاضر در کارخانه پایپ ایران تولید میشود، نسبت به گذشته با کیفیت تر و مقاوم تر تولید شوند و برای هر شرایط کاری مناسب باشند. همانطور که ذکر شد از لوله بتنی در خطوط لوله زهکشی استفاده میشود که نیاز به نگهداری و تعمیر کمتری دارند و بیش از 100 سال دوام می‌آورد. استفاده از لولههای بتنی در سیستم‌های انتقال فاضلاب و سیستم‌های آب زیرزمینی بسیار رایج هستند.
لوله بتنی فاضلابی، پسابهای مناطق صنعتی یا مسکونی را انتقال می‌دهند. صدها تن زباله جامد معلق را همراه با پساب حمل می‌کند. لولههای سیمانی بادوام، مقاوم در برابر هر نوع زنگ زدگی و پایداری در برابر هر گونه پوسیدگی بیولوژیکی هستند، این ویژگیها لوله بتنی را برای استفاده در سیستم‌های فاضلاب مناسب می‌کند. در شرکت پایپ ایران با تکنولوژی ساخت پیشرفته، لولههای بتنی می‌توانند عملکرد کامل و در نتیجه در دراز مدت مقرون به صرفه باشند. این مدل لوله‌ها بر خلاف سایر سیستم‌های لولههای آسیب پذیر در طول عمر خود تغییر شکل نداده یا شکل خود را از دست نمیدهند به همین علت امروزه در کاربردهای مختلفی که در زیر به برخی از آنها اشاره شده است کاربرد دارند:
- انتقال آب و فاضلاب
- مجرای آبیاری
- تخلیه آب طوفان
- زهکشی طوفانی
- آبریزها کاربرد دارد.
فرایند تولید لولههای بتنی
یک لوله بتنی با وارد کردن یک توده بتنی مرطوب در قالب لوله برای تولید یک لوله استوانهای با دیواره داخلی، متراکم کردن توده بتنی استوانهای با فشار دادن غلتک‌ها به دیواره داخلی، صاف کردن دیواره داخلی تولید میشود. طراحی یک سیستم خط لوله بتنی یک کار پیچیده است که شامل متعادل کردن عوامل زیادی است. هر سیستم باید با توجه به نحوه کاربرد در شرایط واقعی منحصر به فرد طراحی شده و مطابق با تمام الزامات قانون قابل اجرا ساخته شود. به طور کلی مراحل ساخت لوله بتنی شامل:
- ذخیره سازی مواد خام
- مونتاژ قالبها
- آماده سازی قفس تقویتی
- اختلاط بتن
- ریسندگی قالب
- قالب گیری
- تست کیفیت لوله‌ها
عوامل موثر در خوردگی و ترک لوله سیمانی
عواملی شامل رطوبت، مقاومت خاک، میزان اسیدیته سیالی که درون لوله بتنی در جریان است، اکسیژن محلول در سیال، دما و فعالیت میکروبی در خوردگی و ترک لولههای بتنی تاثیرگذار است. علاوه بر این، روش ساخت و مقایسه رفتار خوردگی نیز بر شکست و ترک آن تاثیر زیادی دارد.

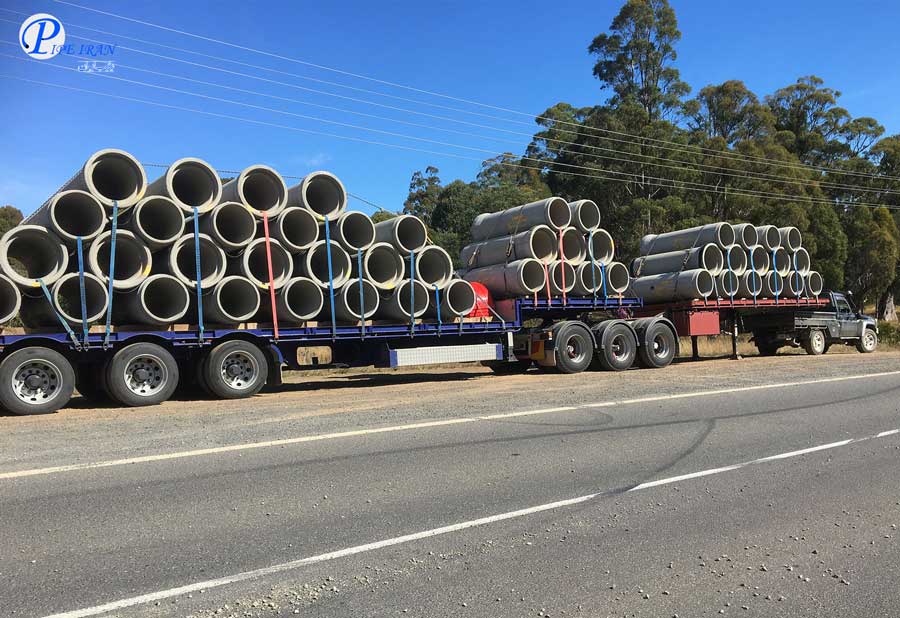

حمل و نقل لوله بتن مسلح
لوله بتن مسلح باید با دقت حمل و جابجایی شوند تا از آسیب رساندن به اسپیگوت (انتهای پهن یا گشاد شده قسمتهای لوله) جلوگیری شود. لوله بتنی مسلح هرگز نباید بر روی زمین کشیده شود. بهتر است لوله‌ها با استفاده از بند نایلونی یا تجهیزات تایید شده دیگری که می‌توانند وزن لوله را تحمل کنند جابجا شوند. برای ایمنی و جلوگیری از آسیب، لوله باید دقیقاً در قلاب متعادل و بعد با جرثقیل حرکت داده شود. برای اطمینان از اینکه یک خط لوله سیمانی عملکرد عالی را ارائه می‌دهد می‌بایست مراحل و قوانین نصب را به درستی رعایت کرد و در انتها با نیم بار فشار آب آن را تست نمود.

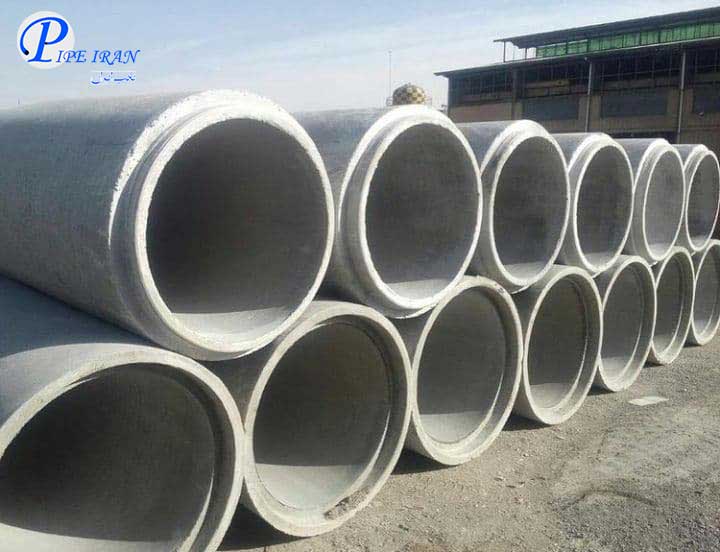

قیمت لوله بتنی
قیمت این لوله‌ها با توجه به ابعاد (قطر، وزن، ضخامت)، مواد اولیه استفاده شده در ساخت آن نظیر نمره میلگرد، عیار بتن و ضدسولفات بودن یا نبودن بتن مصرفی،کیفیت و مقدار فولاد مصرفی، نوع لوله (ساده یا مسلح بودن)، نوسانات بازار تعیین میشود. همچنین نوع نصب و اتصالات نیز در قیمت لوله بتنی تاثیر گذار است. نحوه تولید و افزودنی‌ها و مقاومت نیز جزء عوامل تاثیر گذار بر قیمت لوله سیمانی است.
در هر صورت با توجه به تغییر مداوم قیمت در کشور، پیشنهاد می‌نمائیم بمنظور دریافت لیست قیمت بروز این مدل لوله‌ها و جدول وزنی و ابعادی با همکاران من در شرکت پایپ ایران تماس بگیرید. دقت کنید با توجه به هزینه حمل و باراندازی زیاد این مدل از لوله‌ها در مقایسه با لولههای پلی اتیلنی دوجداره، بمنظور شرکت در مناقصاتی که شرکت می‌کنید، این موضوع را مد نظر قرار دهید.
