لوله فلکسیبل یا لوله فلکسی، لوله خرطومی شکل فلزی و منعطف است که برای پوشش و محافظت از کابلهای شبکه و برق استفاده می شود. از این لولهها بیشتر برای محافظت از کابلها در محیط های بیرونی و صنعتی استفاده می شود.
انواع لوله فلکسی
لوله فلکسیبل روکش دار
معمولا از لوله فلکسی روکش دار برای محافظت از کابل ها در محیط های باز و یا مرطوب در کابل کشی برای نصب دوربین مدار بسته استفاده میشود. از آنجایی که روکش پی وی سی لوله فلکسی های روکش دار قابلیت خود خاموش شونده دارند نگرانی ای بابت آتش گرفتن کابل کشی دوربین مدار بسته باقی نمیماند.
لولههای فلکسیبل بدون روکش
این نوع از لوله، روکش پلاستیکی پی وی سی ندارد از این رو کاربرد آن بیشتر در محیط های داخلی است.
نوع مصرف
از آنجایی که لولههای فلکسیبل تولیدی شرکت پایپ ایران از ورق گالوانیزه تولید میشود، توانایی تحمل فشار حداکثری را دارد. سایزهای استاندارد لوله فلکسییل که همان قطر مقطع آن است به صورت استاندارد ۱۱، ۱۳، ۱۶، ۲۱، ۲۵، ۲۹، ۳۶، ۴۲، ۴۸ میلیمتر میباشد و میتوانید مطابق نیاز خود از آنها استفاده نمایید.
نحوه اتصال
برای بستن لوله فلکسییل به دیوار از بستهای مخصوص این کار استفاده میشود که بسته به لوله فلکسی مورد استفاده سایزهای مختلفی دارد. پس باید مطابق سایز لوله فلکسی مورد استفاده بست همان سایز تهیه شود.
لولههای خرطومی فلکسیبل
گروه صنعتی پایپ ایران عرضه کننده انواع لوله خرطومی فلکسیبل در مدل های:
لوله خرطومی فلکسیبل فلزی ساده، فلزی مستحکم، فلزی روکشدار، پلاستیکی، شیلددار، شیلددار روکش دار و لوله خرطومی فلکسیبل نسوز و گلند خرطومی تک پیچ و دوپیچ.

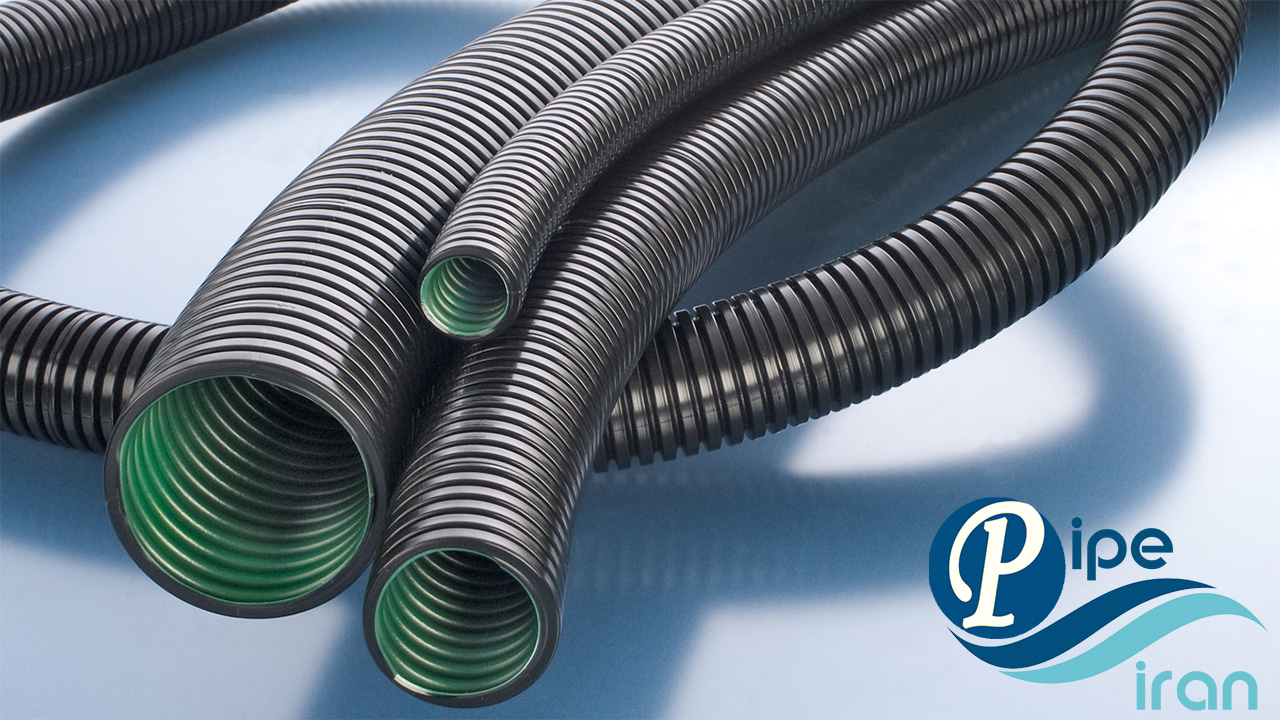

لوله خرطومی فلکسیبل پلاستیکی از جنس پلاستیک بوده و بیش تر در تابلو برق ها جهت پل ارتباطی بین سینی و درب تابلو برق برای سیمها استفاده می شود.
لوله خرطومی فلزی از جنس تمام فلز بوده و معمولا در لوله کشیهای برق در داخل سوله ها استفاده می شود.
لوله خرطومی فلزی مستحکم از جنس فلز فشرده ساخته شده و در سیم کشی دال سوله ها جاهایی که امکان زیر پا بودن خرطومی می باشد استفاده می شود.
لوله خرطومی روکشدار از جنس فلز و روکش پلاستیک بوده و در سیم کشی محوطه استفاده می شود جهت محافظت در برابر نفوذ باران و دیگر عوامل محیطی.
لولههای خرطومی نسوز از جنس فلز و روکش نسوز بوده جهت سیم کشی کنار کوره ها دارای دمای بالا.
لوله خرطومی شیلدار از جنس فلز و روکش شیلددار بوده و جهت سیم کشی مخابراتی در داخل فضای بسته استفاده می شود تا عایقی برای جلوگیری از نفوذ امواج مغناطیسی باشد.
لوله خرطومی شیلددار روکش دار از جنس فلز و روکش شیلددار و روکش پلاستیک بوده و جهت سیم کشی مخابراتی در محوطه و فضای باز می باشد تا از نفوذ باران و امواج مغناطیسی جلوگیری کند.
لوله خرطومی تابلویی
لوله خرطومی تابلویی دارای انعطاف بالا بوده و مقاوم در دمای 80+تا 10- درجه سانتیگراد می باشد و دارای ضریب حفاظت محیطی IP55 می باشد مناسب برای استفاده در فضاهای داخلی که در مقابل اشعه آفتاب قرار ندارند می باشد همانند تابلو برق، یخچال، تجهیزات پزشکی، جاروبرقی، سیم کشی و … به این لولههای خرطومی، لوله خرطومی نرم تابلویی و لولههای خرطومی پلاستیکی صنعتی نیز می گویند.
لوله خرطومی شیاردار خودرویی نسوز
لوله خرطومی شیاردار یا همان لوله خرطومی چاکدار بیشتر در خودروسازی و در کنار و روی موتور ماشین ها استفاده می شود و مقاومت دمایی آن 150+ تا 30- درجه سانتیگراد می باشد و در برابر مواد شیمیایی از قبیل بنزین، روغن، اسید سولفوریک 2 درصد و روغن هیدرولیک مقاومت دارد. لوله خرطومی شیاردار خودرویی دارای یک چاک سرتاسری بر روی آن می باشد.
لوله فلکسیبل هوا
در دهه اخیر بنا به ساختارِ منحصر به فردِ انواع لوله فلکسیبل هوا، استفاده از لوله های انعطاف پذیرِ هوا در پروژه های عمرانی، صنعتی، تجاری و مسکونی رواجِ فراوانی یافته است.
لوله فلکسیبل هوا، بطور ویژه در صنایع مختلف از قبیلِ صنعت تهویه مطبوع، صنعت چوب، واحدهای تولیدیِ کارخانجات، معادن، مراکز پزشکی، آزمایشگاهی-بهداشتی، اتاق های تمیز و باشگاههای ورزشی، رستوران ها، فست فود ها، کافی شاپ ها، پاساژها، فضاهای فرودگاهی، گلخانه ها، انبارها، چاپخانه ها، کارخانجاتِ نساجی و … کاربرد دارد.
ساختارِ تشکیل دهنده بدنه انواع لوله فلکسیبل هوا برای مصارفِ مختلف، با توجه اِلِمانهایی از قبیل فشار، دما، سایندگی، خورندگی و میزان سختیِ شرایطِ محیطی متفاوت می باشد.
به همین دلیل لولههای انعطاف پذیرِ فلکسیبلِ هوا با ویژگیهای متنوع،حتی برای تخلیه هوای فن دستگاههای ماینر تولید و عَرضه می گردد.
لوله فلکسیبل هوای برزنتی
جنسِ لوله فلکسیبل هوای برزنتی از الیاف پلی استرِ روکش شده با “پی وی سی” و فنر فولادیِ مقاوم تشکیل یافته است. این مدل لولهها در قطرهای ۵-۱۰-۱۵-۲۰-۲۵-۳۰-۳۵-۴۰-۴۵-۵۰-۵۵ و ۶۰ سانتیمتر تولید می گردد. گستره مقاومتِ دماییِ آنها بینِ ۱۰- تا ۶۰+ درجه سانتیگراد متغیر می باشد و شاخه های مدل برزنتی عموماً در طولهای ۵ و ۶ متری بسته بندی می شوند.
مزایای لوله فلکسیبل هوای برزنتی
- استحکام کششی بالا
- وزنِ سبک
- انعطاف پذیری بالا در زمان نصب
- مقاومت در برابرِ ارتعاشات
موارد کاربردِ لوله فلکسیبل هوا ی برزنتی
- صنعت تهویه مطبوع در پروژههای مسکونی، اداری، تجاری و …
- مکش و تخلیه هوا با گرد و غبارِ سبک
لوله فلکسیبل هوا (کومبی)
جنس لوله فلکسیبل هوا (کومبی) از یک لایه فویل آلومینیومِ تقویت شده با پلی استر در قسمت داخل و یک لایه پوشش “پی وی سی” در قسمتِ بیرونی تشکیل یافته، که بوسیله یک فنر فولادی قالبِ گرد به خود گرفته است.
لوله فلکسیبل هوا (کومبی) در قطرهای ۱۰-۱۵-۲۰-۲۵-۳۰-۳۵-۴۰ سانتیمتر تولید می گردد. گستره مقاومت دماییِ لوله کومبی در فاصله ۲۰- تا ۱۰۰+ درجه سانتیگراد متغیر می باشد. طولِ شاخه های بسته بندیِ به میزان ۱۰ متر می باشد.
مزایای لوله فلکسیبل هوا (کومبی):
- استحکام زیاد و عمرمفید بالا
- مقاومت در برابر رطوبت
- انعطاف پذیری بالا برای کاربردهای متنوع
- وزن سبک
- نصب آسان
- مقاومت در برابر محیط های قلیایی و اسیدی
- عایق نسبی حرارت و صوت
- نصب سریع و آسان
- عمر طولانی
- قابلیتِ فشردگی بالا برای بسته بندی و حمل راحت
موارد کاربردِ لوله فلکسیبل هوا (کومبی):
- سیستم دمشِ هوا
- سیستم مکش هوا

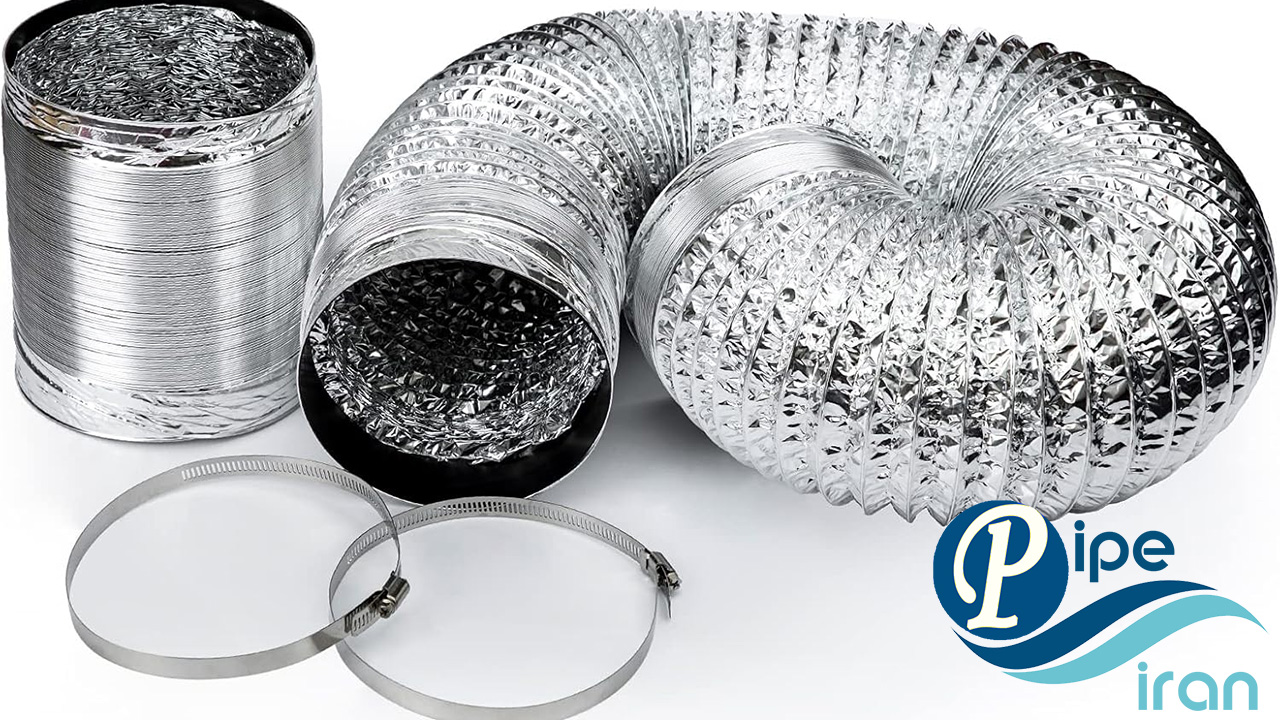

لوله فلکسیبل هوای فویلی آلومینیومی :
جنس لوله فلکسیبل هوای فویلی الومینیومی از دو لایه فویل آلومینیومِ لمینیت شده در داخل و بیرونِ سطح می باشد که بوسیله یک فنر فولادی شکل گرفته است. در قطرهای ۱۰-۱۵-۲۰-۲۵-۳۰-۳۵-۴۰ و ۴۵ تولید می گردد.
گستره مقاومت دماییِ لوله فلکسیبل هوای فویلی الومینیومی بین ۲۰- تا ۱۱۰+ درجه سانتیگراد متغیر می باشد و طولِ آنها ۱۰ متری می باشد.
مزایای لوله فلکسیبل هوای فویلی آلومینیومی:
- انعطاف پذیری بالا جهت کاربردهای گوناگون
- قابلیت فشردگیِ بالا برای بسته بندی و حمل آسان
- وزن بسیار سبک
- مقاومت در برابر رطوبت و خوردگی
- نصب راحت و آسان
- مقاومت در برابر شعله
- مقرون به صرفه برای کاربرد در فضاهای سربسته.
موارد کاربرد
- سیستم مکندگی
- سیستم دمندگی
لوله فلکسیبل هوای عایقدار IFD
جنس لوله فلکسیبل هوا ifd از سه لایه داخلی، میانی و بیرونی تشکیل یافته که لایه داخلی از یک لایه فویل آلومینیومِ لمینیت شده، لایه میانی از فوم فشرده پلی استر بعنوان عایق حرارتی و صوتی و لایه بیرونی از یک لایه روکشِ محافظ از جنسِ “پی وی سی”، که با فنر فولادی ساختار یافته، تشکیل شده است.
قطرهای تولیدی برای لوله فلکسیبل هوای ifd عبارت از ۱۰-۱۵-۲۰-۲۵-۳۰-۳۵ و ۴۰ سانتیمتر است. محدوده تحملِ دمایی آنها بین ۲۰- تا ۱۰۰+ درجه سانتیگراد متغیر است و در شاخه های ۶ متری بسته بندی و به فروش می رسد.
مزایای لوله فلکسیبل هوای عایقدارِ IFD
- دارای ویژگیِ عایقدار بودن
- ساختار یکنواخت، متوازن و به هم پیوسته در طولِ لوله
- وزن سبک
- مقاومت حرارتی بالا با ضخامتِ متوسط
- انعطاف پذیری بالا برای استفاده در محیط های مختلف
موارد کاربرد لوله فلکسیبل هوای ifd
- سیستم تهویه مسکونی، تجاری
- سیستم های مکش و اگزاست
- پروژه های صنعتی
لوله فلکسیبل هوا با عایق الاستومری
از جمله لولههای فلکسیبل هوا که به لحاظِ ویژگیهای لازم برای کسب استانداردهای کافی در صنعت تهویه مطبوع، رتبه خوبی به خود اختصاص داده است، لوله فلکسیبل هوا با عایق الاستومری می باشد.
این نوع لولهها، به لحاظِ رعایت موازین مربوط به کیفیتِ مطلوب، مورد تاییدِ مراکزِ تحقیقاتیِ مسکن و شهرسازی، سازمان استانداردِ ایران و دیگر سازمانهای مربوطه، قرارگرفته است.
لایه بیرونی و درونیِ لوله فلکسیبل هوا با عایق الاستومری، از فویل آلومینیومیِ لمینیت شده و لایه میانی از عایق الاستومری که بوسیله فنر فولادی، ساختارِ واحد و گرد گرفته، تشکیل یافته است.
این لولهها در قطرهای ۱۰-۱۵-۲۰-۲۵-۳۰-۳۵-۴۰ تولید و در شاخه هوای ۶ متری بسته بندی و به فروش می رسد. دامنه نوسانِ دمایی برای لولههای فلکسیبل هوا با عایق الاستومری از ۳۰- الی ۱۱۰+ درجه سانتیگراد متغیر می باشد.
مزایای لوله فلکسیبل هوا با عایق الاستومری
- مهمترین مزیت لولههای فلکسیبل هوا با عایق الاستومری، داشتنِ حالتِ عایق حرارتی و صوتیِ این محصول می باشد؛ که این خصوصیت باعث عدم انتقال حرارت یا برودت و همچنین صدای زوزه هوا از داخل به بیرون یا بالعکس می شود.
- دومین ویژگیِ بارزِ این مدل لولهها، دوستدارِ محیطِ زیست بودنِ این محصول می باشد. لازم به ذکر است در محصولات مشابهِ عایقدار مثل لولههای فلکسیبل با عایق پشم شیشه، این نوع لوله دارای عوارضِ بسیار کمتر و غیر قابل مقایسه تری می باشد.
- این محصول علیرغمِ دارا بودنِ عایق، دارای حجمِ کم و در اصطلاح، محصولِ کم جاگیرتری نسبت به محصولاتِ مشابه می باشد. این خصوصیت، در فضاهایی مثل سقفهای کاذب که محدودیت ارتفاع و حجم وجود دارد، اهمیتِ خود را بطورِ مضاعف بُروز می دهد.
- با توجه به چند لایه بودنِ لولههای فوق الذکر، ساختارِ منسجم و یکپارچه و غیرِمنفکِ آنها، جزوِ محاسنِ این نوع لوله فلکسیبل به شمار می آید.
- انعطاف پذیریِ بالا برای قابلیت اجرا در فضاهای مختلف با موانعِ گوناگون
- وزن سبک
- یکنواختی و توازنِ ساختارِ بدنه، باعث عدم افت فشار هوا در مسیرِ خود می گردد.
- ساختارِ سلول بسته عایق الاستومریِ بکاررفته در بدنه لوله فلکسیبل هوا با عایق الاستومری، موجبِ جلوگیری از انتقال صداهای مزاحم از محیط به داکت هوا و برعکس می شود.
- با توجه به دوستدارِ محیط زیست بودنِ این محصول، استفاده از آن در مکانهایی مثل اتاقهای تمیز، اتاقهای عمل، محیطهای آزمایشگاهی، بیمارستانی و درمانگاهی، بسیار مورد توجه قرار گرفته است.
- ساختارِ بیرونیِ لوله فلکسیبلِ هوا با عایق الاستومری بصورت مستقل و بدون نیاز به هیچ کاوِر و پوششی، قابلیت نصب و اتمامِ کار را دارد.
- پوششِ سه لایه این لولهها، باعثِ افزایشِ طول عمر مفیدِ این محصول گشته است.
- مقاومت در برابرِ هر گونه خوردگی و آسیب دیدگی از مشخصههای این محصول می باشد.
- مقاومت در برابر رطوبت، نم، گرد و غبار و دیگر آلاینده ها.
- مقاومت در برابر شعله، حرارت، حریق و آتش، بدلیلِ استفاده از عایق الاستومری در ساختار و بدنه
- مقاومت بالا در برابرِ فشار هوای داخل
- امکان نصبِ آسان و سریع
موارد کاربرد لوله فلکسیبل هوا با عایق الاستومری:
- سیستم رفت هوا (سیستم های دمنده)
- سیستم برگشت هوا (سیستم های مکنده)
- پروژه های تهویه مطبوع با کاربریِ مسکونی، تجاری، اداری و صنعتی.
لوله فلکسیبل هوا “پی وی سی شفاف”
جنس مصرفی در این نوع لولهها از پی وی سیِ نرمِ تقویت شده با فنر فولادی می باشد.
باتوجه به ساختارِ مستحکم، متوازن و شفافِ لوله فلکسیبل هوا، استفاده از این محصول بطور همزمان در سیستم های تهویه مطبوع و مکنده های براده چوب و حتی آلاینده های هودهای صنعتی، امکانپذیر می باشد.
با توجه به قدرتِ دستگاههای دمنده و مکنده، امکانِ تقویتِ ضخامتِ پی وی سیِ بکاررفته در بدنه این لوله فلکسیبل هوا و همچنین ارتقای قطرِ فنرفولادی جهتِ استحکام بیشتر وجود دارد.
لوله فلکسیبل هوای پی وی سی شفاف از قطر ۳ تا ۹۰ سانتیمتر قابل تولید و در بسته های ۶ متری بسته بندی و به بازار عرضه می گردد.
مقاومت دماییِ لوله فلکسیبل هوای شفاف، در حرارتِ دایم بینِ ۲۰- تا ۸۰+ درجه سانتیگراد و در حرارت غیر دایم بین ۲۰- تا ۱۰۰+ درجه سانتیگراد در نوسان می باشد.
لازم به ذکر است این تیپ لولهها، هم بصورتِ شفاف (بی رنگ) و هم به رنگ مشکی قابل تولید می باشد.
مزایای لوله فلکسیبل هوای پی وی سی شفاف
- مهمترین مزیت لوله فلکسیبل هوای پی وی سی شفاف، استحکامِ کششیِ بسیار بالای این محصول نسبت به محصولاتِ مشابه دیگر می باشد.
- مقاومت در برابر تاثیرات شیمیایی، در محیطهای آزمایشگاهی.
- انعطاف پذیریِ خوب
- وزن کم و سبُک
- قابلیت تولید با دورنگِ شفاف و مشکی
- قابلیتِ تقویت ضخامت پی وی سیِ بدنه و ارتقای قطر فنر فولادیِ برای کاربردهای سنگین و سبک.
- امکانِ اتصال فنرِ لوله فلکسیبل به زمین جهت تخلیه الکتریسیته ساکن در زمان انتقال مواد.
موارد کاربرد لوله فلکسیبل هوای پی وی سی شفاف
- امکان استفاده در سیستم های دمنده و مکنده در تهویه مطبوعِ محیط های مسکونی،تجاری،اداری و صنعتی
- امکان استفاده در صنایع چوب برای جمع آوریِ غبار و ذرات چوب
- امکان استفاده در محیط های آزمایشگاهی، اتاق های تمیز، بیمارستانها و…
- امکان استفاده جهت انتقال مواد
لوله انعطاف پذیر هوا ضد سایش PU
این محصول از پلی اورتانِ نرمِ تقویت شده با فنر فولادی ساخته شده و از نظر استحکام و مقاومت در ردهای بالاتر از لوله فلکسیبل هوای پی وی سی شفاف قرار دارد، بطوریکه در صنعت چوب و حتی کشاورزی برای مکشِ ذرات و غبار چوب و حتی بعنوانِ کاه کِش و مکنده حبوبات، گندم و… در کشاورزی از لوله فلکسیبل هوا PU بوفور استفاده می شود.
سطح داخلیِ لوله PU نسبت به مدل پی وی سی شفاف، صاف تر و کم اصطکاک تر می باشد.
از مزیتهای دیگرِ این محصول نسبت به نمونه پی وی سیِ شفاف، قوتِ بالاترِ فنرِ لوله فلکسیبل PU نسبت به پی وی سی شفاف می باشد.
مزیت های لوله فلکسیبل هوا ضدسایش PU
- اولین مزیت این محصول مقاومتِ بالای ان در برابرِ سایش می باشد
- مقاومت کششیِ بالا
- انعطاف پذیری بسیارخوب
- مقاومت در برابرِ هرگونه انفصال و پارگی
- امکان تولید در ضخامت های متنوع برای کاربردهای گوناگون
موارد کاربرد لوله فلکسیبل هوای ضدسایش PU
- جهت انتقال و تخلیه ی مواد ِ ساینده مثل انواعِ پودر، گردوغبار، گرانول، ذرات چوب و … بسیار مناسب است.
- استفاده این محصول بعنوان لوله خرطومیِ مکنده های جاروبرقی های صنعتی.
- استفاده این محصول در سیستم های تهویه مطبوعِ مسکونی، تجاری و…
چنانچه حوصله تان از خواندن مطالب این صفحه سر رفته است می توانید صفحه لوله پنج لایه را مطالعه کنید.
لوله فلکسیبل هوا با فنر استخوانی
این نوع لوله هوا، از جنسِ پی وی سیِ نرمِ تقویت شده با مارپیچی از جنس پی وی سیِ سخت تولید می شود.
در واقع به لحاظِ ماهیت، لوله فلکسیبل هوای فنراستخوانی تفاوتی از نظرِ جنسِ پی وی سیِ بدنه با مدل پی وی سی شفافِ معمولی ندارد، اما ساختارِ فنرِ این نوع لوله با پی وی سی شفاف کاملا متفاوت و غیرقابلِ مقایسه می باشد.
یعنی جنسِ فنرِ پی وی سی شفاف از فولاد ولی جنس فنرِ نگدارنده لوله فنر استخوانی از پی وی سیِ سخت و غیرِفلزی می باشد.
از تفاوتهای مهمِ این محصول نسبت به پی وی سی شفاف این موضوع می باشد که سطحِ داخلیِ آن بسیار صاف و صیقلی می باشد که این موضوع نیز به خودیِ خود، باعثِ مکشِ هرگونه مواد، پودر و ذرات بصورتِ بدون اصطکاک می شود.
رنگِ فنر مارپیچِ استخوانی هم به رنگ استخوانی و هم بصورت مشکی قابل تولید می باشد. این مدل لولههای فلکسیبل، از قطر ۴ تا ۲۵ سانت تولید و در شاخه های ۶ متری بسته بندی و به فروش می رسد.
دامنه مقاومتِ دماییِ لوله فلکسیبل هوای فنر استخوانی در دمای غیردایم بینِ ۲۰- تا ۸۰+ درجه سانتیگراد و در دمای دایم بینِ ۲۰- تا ۷۰+ درجه سانتیگراد، متغیر است.
مزیت های استفاده از لوله فلکسیبل هوای فنر استخوانی
- سطح داخلی صاف
- انعطاف پذیریِ خوب
- مقاومت بسیارخوب در برابر پارگی به خاطرِ ساختارِ تقویت کننده پی وی سی
- مقاومت خوب در برابر سایش
- وزن سبک
- امکان تولید در ضخامتهای گوناگون برای مصارف مختلف
موارد کاربرد لوله فلکسیبل هوای فنر استخوانی
- انتقال و مکشِ مایعات
- انتقال و مکشِ مواد ساینده مثل ذرات چوب، پودر، دانه، کاه و گرد و غبار.
- انتقال هوا در سیستم های تهویه مطبوع.

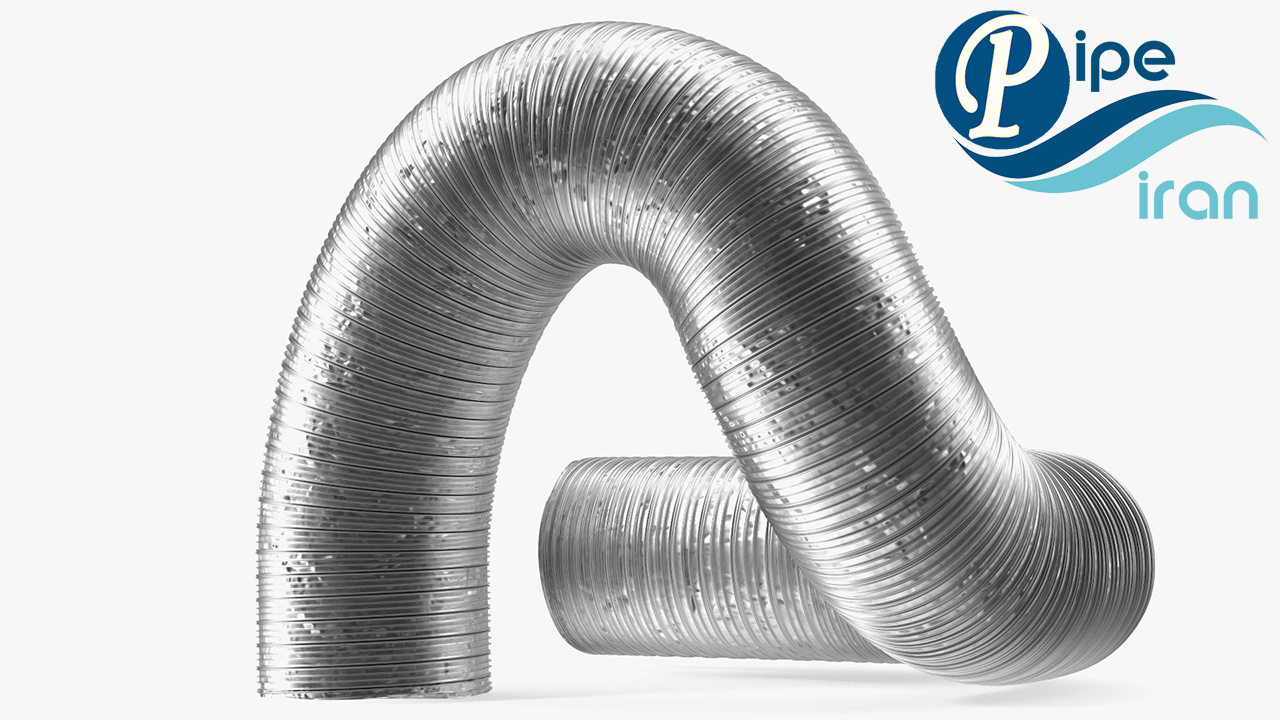

لوله فلکسیبل هوای خرطومی آلومینیومی
لوله خرطومی آلومینیومی از جنس فویل آلومینیومِ ضخیم به ضخامتِ ۱۱۰ تا ۱۴۰ میکرون تولید می گردد. ساختارِ این نوع لوله خرطومی، خودنگهدار، مستقل و بدون هرنوع فنر و استراکچرِ دیگری می باشد. لوله خرطومی آلومینیومی از قطرِ ۴.۵ تا ۴۵ سانت قابل تولید می باشد. طول شاخههای لوله خرطومی آلومینیومی ۳ متر می باشد. لوله مذکور از ۲۰- تا ۱۷۰+ درجه سانتیگراد مقاومتِ دمایی دارد.
مزیت های لوله خرطومی آلومینیومی
- مقاوم در برابر حرارت و برودت
- سبک
- مقاوم در برابر رطوبت و نم زدگی
- انعطاف پذیری بالا
- امکانِ فشردگی بالا برای بسته بندی و حمل و نقلِ آسان
- استفاده در محیط های سر باز
- قیمت مقرون به صرفه
موارد کاربرد لوله خرطومی آلومینیومی
- تخلیه دود و آلاینده
- تخلیه بخارهای داغ و خورنده
- استفاده در هودهای فانتزی در منازل مسکونی.
لوله فلکسیبل هوا با عایق پشم شیشه
از جمله لوله های فلکسیبلِ عایقدار می توان به لوله فلکسیبل هوا با عایق پشم شیشه اشاره نمود. این نوع لولهها، از سه لایه مجزا تشکیل یافته است. لایه داخلی و بیرونیِ این لوله از فویل آلومینیومِ لمینیت شده و لایه میانی از یک شبکه منسجمِ پشم شیشه می باشد. این مدل لولهها، از قطر ۱۰ تا ۶۰ سانتیمتر تولید و در شاخههای ۱۰ متری به بازار عرضه می گردد.
از جمله ویژگیهای خاصِ این محصول مقاومتِ ان در برابرِ حرارت می باشد، بطوریکه گستره ی دماییِ این محصول بینِ ۳۰- تا ۲۵۰+ درجه سانتیگراد می باشد.
مزیت های لوله فلکسیبل هوا با عایق پشم شیشه
- مقاومت دماییِ بالا
- انعطاف بالا
- وزن مناسب
- عمرمفیدِ بالا
- حمل و نصب آسان
موارد کاربرد
استفاده در سیستم های انتقال هوای گرم در تهویه مطبوعِ منازل مسکونی و پروژه های تجاری
لوله فلکسیبل هوا با عایق پلی استر
این نوع لوله فلکسیبل دارای ساختارِ سه لایه از فویل آلومینیومِ لمینیت شده و لایه های مستقل از جنس الیافِ پلی استر می باشد، که این لایه الیاف پلی استر نقشِ عایق را ایفا می کند. لوله فلکسیبل هوا با عایق پلی استر از قطر ۱۰ تا ۶۰ سانتیمتر قابل تولید می باشد.
قابلیتِ فشردگیِ بالای این محصول باعث شده تا در شاخه های ۱۰ متری امکانِ بسته بندی داشته باشد. محدوده مقاومتِ دماییِ این محصول بینِ ۳۰- تا ۱۵۰+ درجه سانتیگراد متغیر است.
مزایای لوله فلکسیبل هوا با عایق پلی استر
- انعطاف بالا و حالتِ ارتجاعی مناسب
- وزن سبک و قابلیت حمل آسان
- مقاوم در برابر نفوذِ رطوبت،بخار، نم و آب
- قیمت مناسب در مقایسه با انواعِ دیگرِ لولههای فلکسیبلِ هوا
موارد کاربرد در سیستم های گرمایشی و سرمایشیِ تهویه مطبوع می باشد.
لوله فلکسیبل هوا با عایق پلی اتیلن
این نوع لوله نیز دارای سه لایه می باشد. لایه داخلی که و بیرونی که نقشِ پوششی دارند از فویل آلومینیومِ لمینیت شده تشکیل شده و لایه میانی از یک قشرِ فشرده ی از پلی اتیلن که نقش عایق را ایفا می کند تشکیل یافته است.
ساختارِ لوله فلکسیبل هوا با عایق پلی اتیلن،علیرغمِ سه لایه بودن، یک ساختارِ منسجم و واحد می باشد که این موضوع به خودی خود باعث کم جاگیری و انعطاف پذیریِ بالا می شود و این دلیل نیز برای سهولت در نصب در محیطهای کم عرض، ایده آل می باشد.
لوله فلکسیبل هوا با عایق پلی اتیلن در قطرهای۱۰ تا ۶۰ سانتیمتر تولید و در شاخه های ۱۰ متری بسته بندی و به بازار ارایه می گردد. با جلوگیری از جذب رطوبت، از ایجاد تعرق ممانعت به عمل می آورد.
مقاومت دماییِ آنها بین ۳۰- تا ۱۴۰+ درجه سانتیگراد متغیر است.
مزایای لوله فلکسیبل هوا با عایق پلی اتیلن
- مقاوم در برابر تعرق
- انعطاف بالا
- قابلیت فشردگی بالا برای سهولت در بسته بندی
- وزن سبک و نصب آسان
- قیمت مقرون به صرفه
بیشترین موارد کاربرد لوله فلکسیبل هوا با عایق پلی اتیلن در در تهویه مطبوعِ پروژه های مسکونی، اداری، تجاری و صنعت می باشد.
یکی دیگر از انواع لولههای تولیدی پایپ ایران : لوله زهکش
لوله فلکسیبل برزنتی معدنی
- جنس این لوله از پارچه ای با الیاف پلی استرِ روکش شده با پی وی سیِ تقویت شده می باشد.
- محدوده قطرهای تولیدی برای مدل برزنتی معدنی از ۷.۵ تا ۱۲۰ سانتیمتر می باشد.
- در شاخه های ۶ و ۱۰ متری بسته بندی و عرضه می گردد.
- نمونههای برزنتی معدنی در محدوده دماییِ ۱۰- تا ۶۰+ درجه سانتیگراد امکان استفاده دارد.
مزایای لوله فلکسیبل برزنتی معدنی:
- استحکام کششی خیلی بالا
- انعطاف پذیریِ بالا
- ساختارِ مستحکمِ تقویت کننده فلزی
- مقاوم در برابر جمع شدگی
- وزن سبک
موارد کاربرد
- صنایع معدنی و زیرزمینی
- صنایع هوا-فضا و خودروسازی
- تخلیه و مکشِ بخارات گازی
- مکشِ هوای غبارآلود، الیاف و پودر
لوله فلکسیبل هوا با دمای بالا(نسوز)
ساختار لوله فلکسیبل نسوز از پارچه فایبرگلاس با روکشِ سیلیکونِ تقویت شده که توسطِ نوار استیل قالب گرفته، تشکیل شده است. در قطرهای ۷.۵ تا ۱۲۰ سانتیمتر تولید و در بسته های ۶ و ۱۰ متری بسته بندی و عرضه می گردد و گستره دماییِ آنها از ۳۶- تا ۲۶۰+ درجه متغیر می باشد.
مزایای لوله فلکسیبل نسوز:
- مقاوم در برابر حرارت تا ۲۶۰ درجه سانتیگراد.
- انعطاف پذیری خوب
- ساختارِ مستحکمِ تقویت کننده ی فلزی
- وزن سبک
- مقاوم در برابر جمع شدگی
موارد کاربرد
- تخلیه هوا با دمای بالا
- تخلیه بخارات گازی با دمای بالا
الزامات نصب لوله فلکسیبل هوا
در زمان کاربرد و نصب انواع لوله فلکسیبل هوا نیاز به قطعات، اتصالات و ملزوماتی می باشد که بدون این ملزومات روند کاربری دچارِ اختلال می گردد.
از این ملزومات تحت عناوینی مثلِ رابط ها، تبدیلهای هوا، زانویی، سه راهی، چهارراهی ها، پلنیوم باکس ها، بست هوابندی و ساپورت لوله فلکسیبل هوا نام برده می شود که به اختصار به معرفیِ این قطعات و ملزومات می پردازیم:
- رابط لوله فلکسیبل هوا: با توجه به طول های محدود (نهایت طول هر شاخه ۱۰ متر می باشد)، اجباراً برای طولهای بالاتر، باید برای مرتبط کردنِ لوله های فلکسیبل از رابط استفاده نمود. رابط لوله فلکسیبل هوا از ورق گالوانیزه در قطرهای متنوع و ضخامت های گوناگون ساخته می شود. قطر رابط دقیقا به قطر لوله بستگی دارد و طوری ساخته می شود که از دو طرف بتواند به رابط متصل شود و امکانِ ایجادِ طولهای بیشتر را ایجاد کند.
- ضخامت ورق رابط نیز هر چه قطر لوله بالاتر می رود، بیشتر می شود.
- در لولههای فلکسیبل مکنده این ضخامت ورق بیشتر اهمیت پیدا می کند. دلیلِ اینکه جنس ورق رابط از نوع گالوانیزه می باشد این موضوع می باشد که اگر در سیستم مکش یا دمشِ هوا رطوبت و بخار وجود داشته باشد، رابط مقاومت و ساختارِ خود را حفظ نماید و دچارِ دفرمگی نگردد.
